本设计为西安市高陵区教师进修学校综合楼。地上五层，局部四层。总建筑面积3160.74平方米，建筑高度：20.10米，局部：24.10米。耐火等级均为二级，为二类教育重要建筑。设计内容：本设计为该综合楼采暖、通风系统的设计。

供热热源：本工程采暖供回水计算温度为75/50°C，由小区换热站提供。本栋建筑采暖热负荷为 161.08kW，采暖热指标为 51.0W/㎡  ,热水流量为4.03m³ /h，供暖系统压力损失为37.8KPa，热力入口装置设置在楼梯间下部小室，做法参见陕09N1第23页。热力入口设置热计量表及自力式压差控制阀。热水系统的补水及定压由小区换热站解决。

2.采暖系统形式及散热器选型：

采暖系统形式采用上供中回垂直双管同程式系统。

采暖供水干管分别沿四层及五层梁底敷设，采暖回水干管沿一层梁底敷设。

散热器： 采用SCTLZY8-7.5D型铜铝复合散热器；工作压力：1.0MPa。

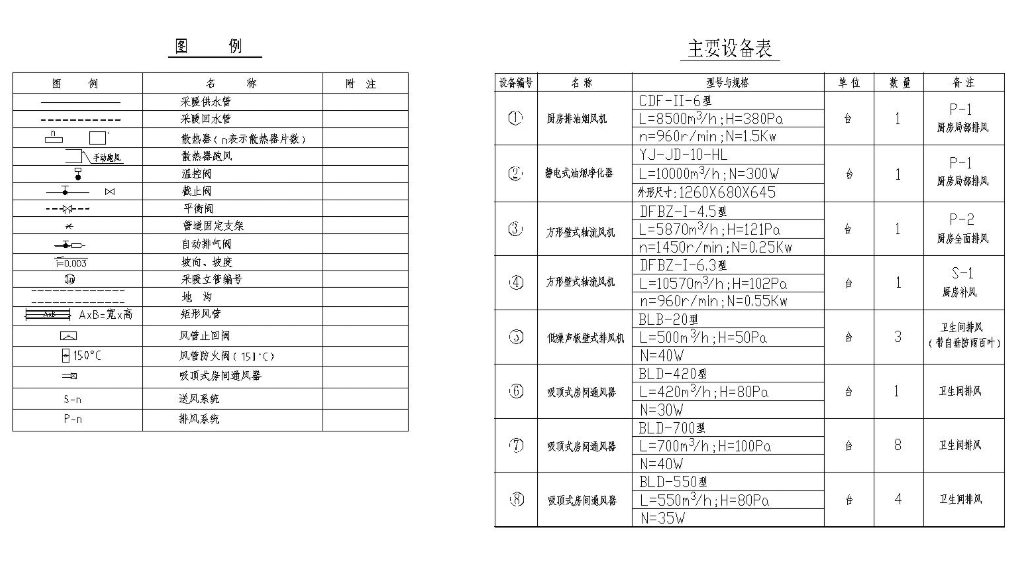

通风系统：

1.对卫生间设了机械排风系统，换气次数为 12次/h；排风设备为吸顶式房间通风器或板壁式排风机；卫生间与建筑专业配合，在外墙上预留排风口。

2.厨房设局部机械排风及全面机械排风系统。厨房局部排风均通过土建风道排至屋面，再经静电式油烟净化器处理后排入大气。厨房设机械补风系统，补风量为排风量的 85%。

其他：

静电式油烟净化器处理后排入大气。厨房设机械补风系统，补风量为排风量的 85%。

本设计只配合建筑及电气专业预留孔洞及预留电量。

一层采暖平面图

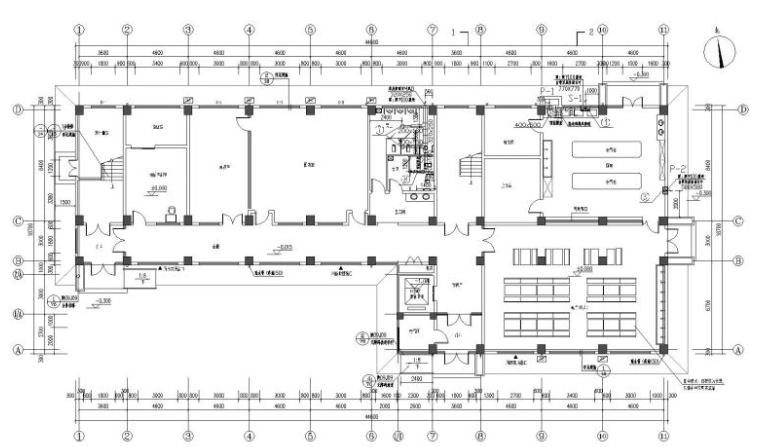

一层通风平面图

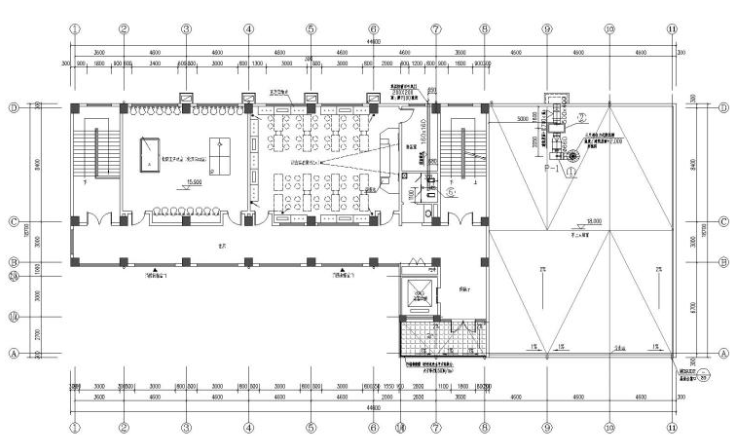

五层通风平面图

采暖系统图
