一、工程概况：
本工程位于河南省，是一个超高层商业综合建筑，地上27层，地下3层，总建筑面积23.5万平方米，由6层裙房及两栋高层写字楼组成，其中，地下三层建筑面积8万m2，办公塔楼部分建筑面积为6万mŠ。地下三层，地上裙房六层，两栋办公塔楼二十七层，建筑高度为100m。本工程功能定位是集百货、超市、娱乐休闲、写字楼、高档影剧院为一体，以及为此区域服务的相应餐饮、服务、健身等配套设施。

图纸内容主要包含设计施工说明，主要设备材料表及图例，风机盘管参数表，小型吊装机参数表，空调构件表，制冷系统原理图，空调原理图，空调水系统示意图，通风、空调、消防防排烟系统示意图，加压送风系统示意图，通风、空调平面图，空调水管平面图，冷冻站空调水管平面图，冷冻站空调设备平面图，分集水器大样图，剖面图等...

二、空调系统：
1.冷热源：采用离心冷水机组，分体空调，热源采用电采暖系统...
2.风系统：采用风机盘管加新风系统，单风机全空气系统，吊顶式空调机组和风机盘管...
3.水系统：采用一次泵变流量二管制开式系统...

三、通风系统：
各区间详细通风换气次数见设计施工说明，内街中庭顶部设自然排风窗，过渡季节采用自然通风。员工餐厅厨房设有油烟罩排风，同时设有补风系统，厨房设机械补风，补风量为厨房排风的85%，不足的部分由餐厅新风补充。厨房油烟经屋顶油烟净化器净化达标后排放...

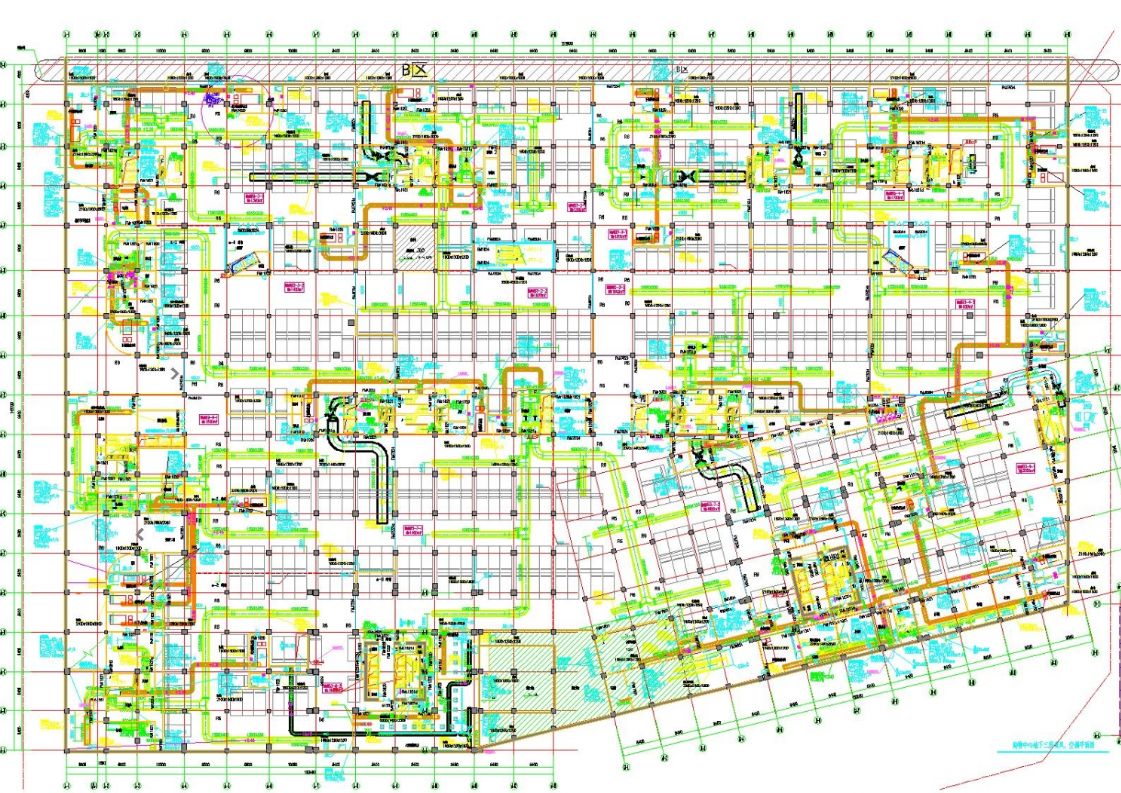

购物中心地下二层通风、空调平面图

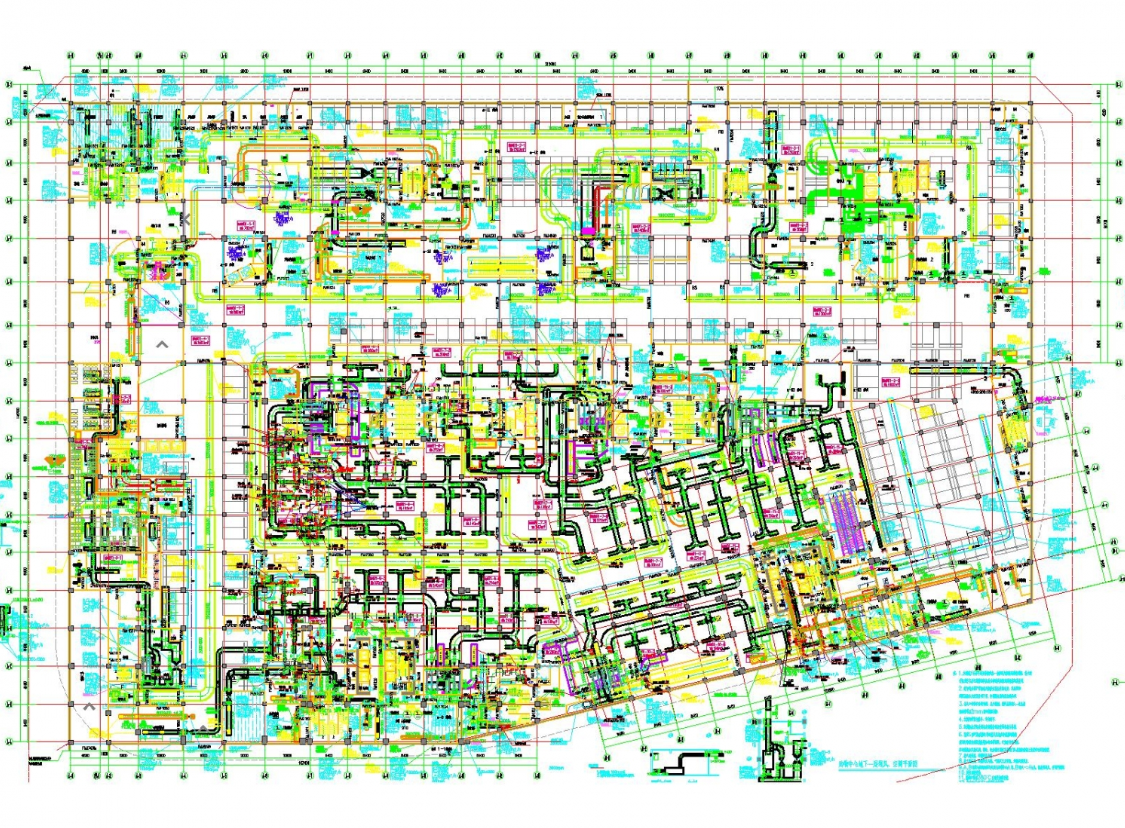

购物中心地下一层通风、空调平面图

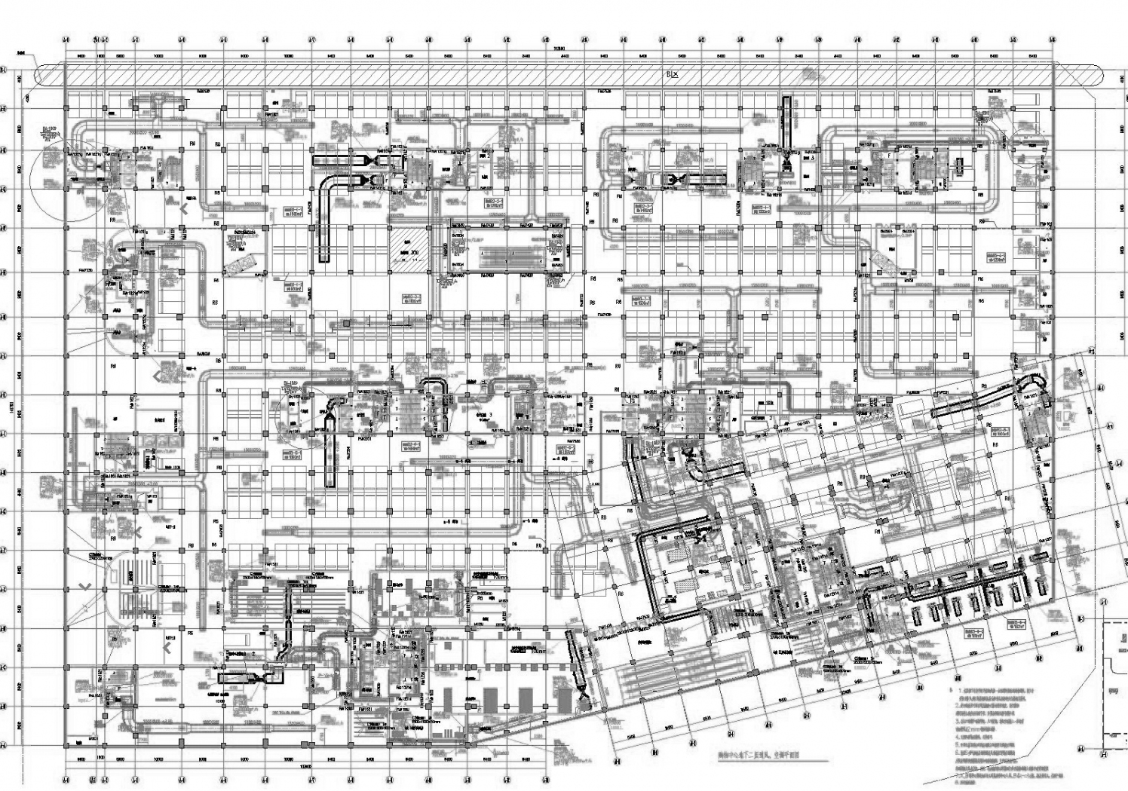

购物中心地下三层通风、空调平面图

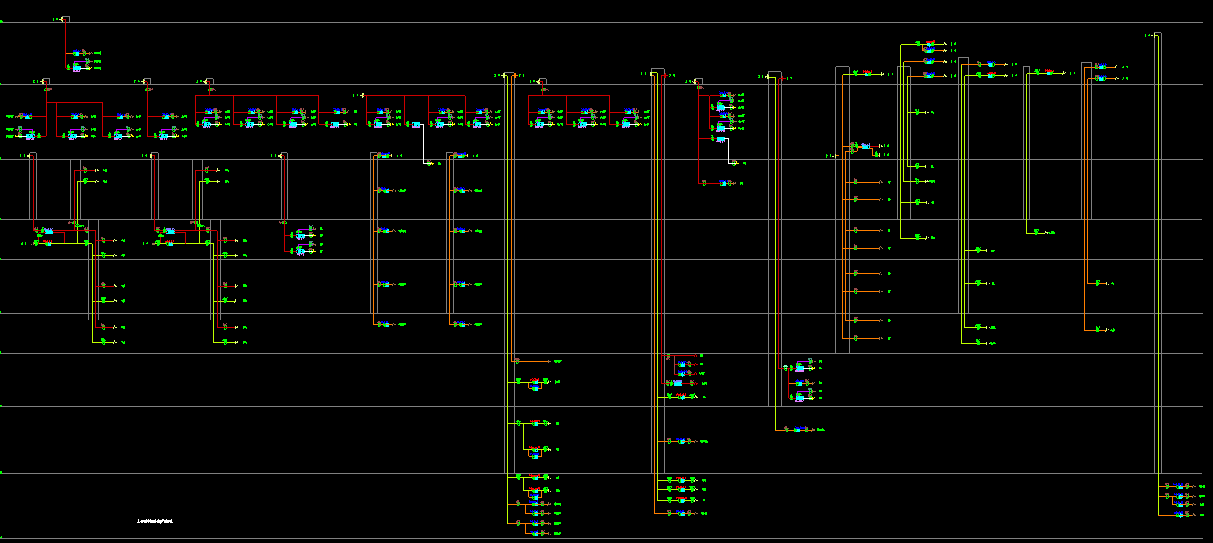

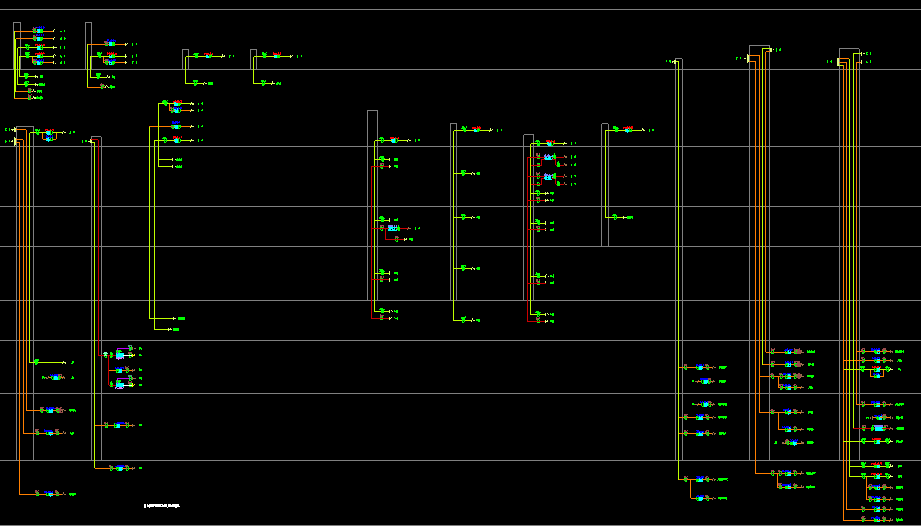

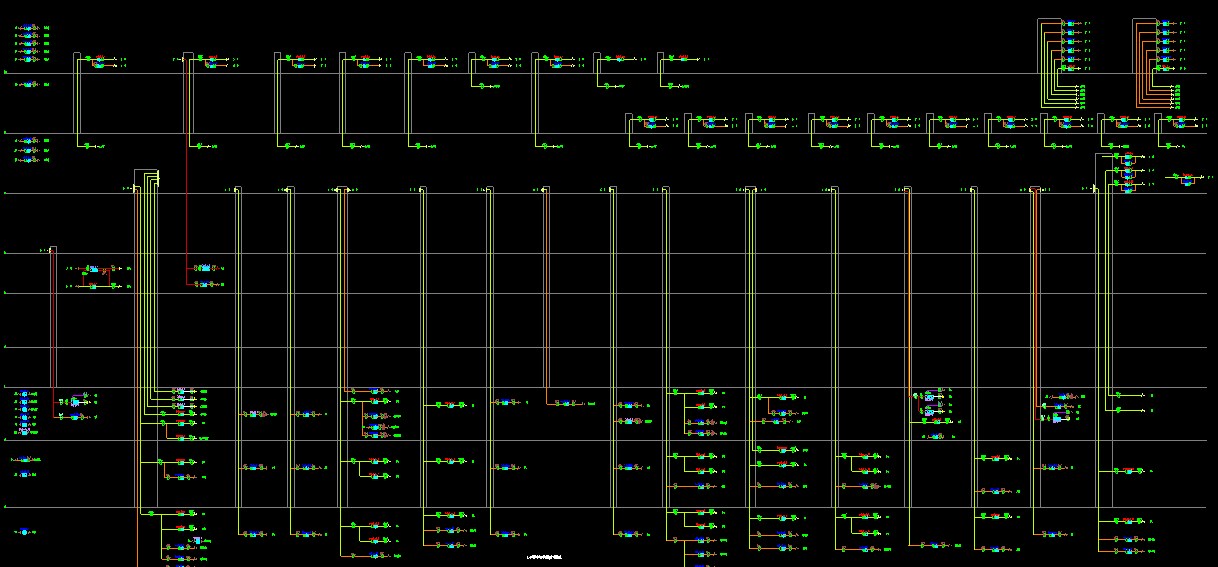

排烟系统示意图
