一、工程概况：
本工程位于河南省，是一个多层餐饮建筑，地上28层，地下2层，总建筑面积约256000平方米Š。主要包括外铺、室内步行街、主力店、次主力店、零售、KTV、电玩、影城、健身等；地下建筑面积约6.4万m2Š，主要包括超市、车库、设备用房。

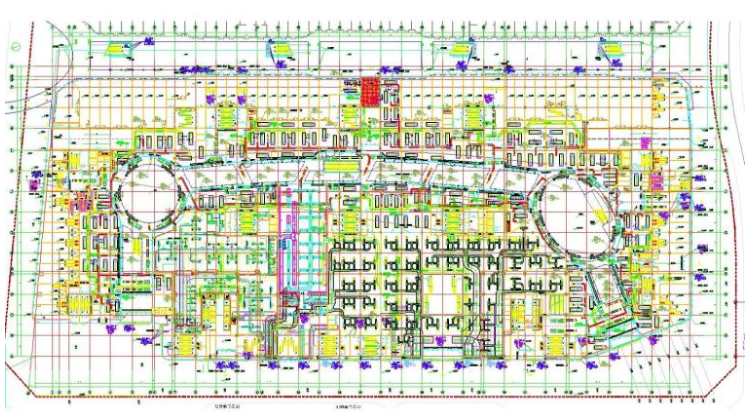

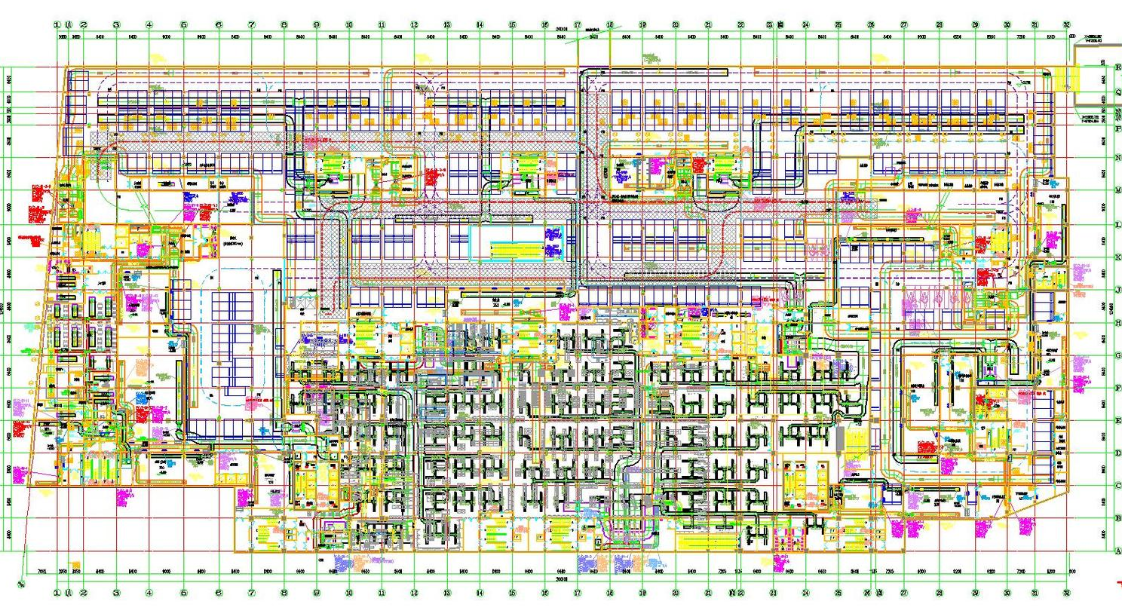

图纸内容主要包含设计施工说明，主要设备材料表及图例，制冷系统原理图，换热系统原理图，空调原理图，空调水系统示意图，采暖示意图，通风、空调、防排烟系统示意图，通风、空调平面图，空调水管平面图，采暖平面图，冷冻换热站设备布置平面图，冷冻换热站管道布置平面图，商业楼管井大样图等...

二、空调系统：
1.冷热源：冷源由制冷机房提供，还有部分区域采用分体空调；热源由市政供热管网提供...
2.风系统：采用单风机全空气系统，风机盘管加新风系统，吊顶式空调机组...
3.水系统：采用一次泵变流量系统，二管制异程式，采用开式膨胀水箱定压...

三、通风防排烟系统：
通风系统：
各区间详细通风换气次数见设计施工说明；内街中庭顶部设电动窗，可电动开启自然通风。每个外街餐饮商铺均预留一个排油烟竖井及一个补风竖井。每个内街餐饮商铺预留一个排油烟竖井、一个补风竖井及一个事故通风竖井，并预留一台油烟风机、一台补风机及一台事故排风机，事故排风机兼做平时排风机。各商铺不合用风机；厨房的机械补风预留加热条件，厨房补风为厨房排风的80%，不足的部分由餐厅新风补充。厨房油烟经屋顶油烟净化器净化达标后排放...
防排烟系统：
(1) 防烟楼梯间及前室(合用前室)均设有加压送风系统。楼梯间维持正压50Pa，前室维持正压30Pa。(2) 防烟楼梯间每层或每隔一层设一个自垂百叶送风口，前室(合用前室)每层设一个常闭多叶送风口。(3) 控制方式：火灾时烟感器向消防控制室报警，确认后由消防控制室开启本楼着火层和其上、下各一层合用前室的加压送风口和对应加压风机及所有防烟楼梯间加压风机...

四、采暖设计：
1. 散热器系统：
(1) 外街销售外铺设散热器采暖系统，热源来自外街商铺换热站。采暖公共干管位于地下一层车库，为双管下供下回式。每个商铺的采暖入户装置位于地下一层车库顶板下。采暖入户装置包含手动调节阀、过滤器、热量表，1个商铺设1块热表。
(2) 地下汽车库设热风采暖。其热源来自商管物业的低温热水系统。
(3) 三层后勤走廊、地下车库设置散热器采暖，其热源来自商管物业的高温热水系统。
(4) 外铺、裙房房间内散热器采用钢制板式散热器，散热器工作压力1.0MPa。每组散热器均设置手动跑风阀和高阻力两通恒温阀。散热器底距室内地面200吊装。
2. 地采暖系统：
(1) 室内步行街一层公共区域设低温热水地板辐射采暖系统，热源来自商管物业换热站空调热水系统地暖支路，地暖干管位于地下一层车库顶板下。
(2) 首层主出入口及中庭区域设低温热水地板辐射采暖系统，热源来自换热站空调热水系统地暖支路，地暖干管位于首层顶板下。
(3) 塔楼各房间内设低温热水地板辐射采暖系统，其热源来自SOHO换热站的低温热水系统。
